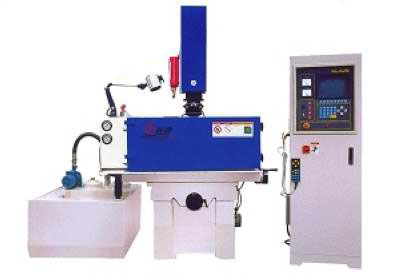

DM系列精密电火花成型机床
◇ 机身采用树脂砂去应力高级铸件；
◇ X、Y轴均采用进口（同级）滚珠丝杆；
◇ Z轴使用日本三洋DC伺服马达使工作灵敏度达到最佳状态；
◇ 拥有较宽的底座，鞍座、导轨采用V型与平面设计，加以进口“铁弗龙”耐磨片贴面于重压下滑动轻巧，无爬行；
◇ 灯具、注油器、专利极头、均采用台湾生产（选配）；
◇ 丹麦“GRVNDFOS”或意大利“CALPEAO”油泵（选配）；
主要技术参数
|
规格\型号 |
单位 |
DM7135 |
DM7145 |
DM7154 |
DM7160 |
|
工作槽(长×宽×高) |
mm |
920×530×340 |
1100×600×400 |
1170×690×425 |
1720×1100×620 |
|
工作台(长×宽) |
mm |
600×350 |
700×420 |
800×500 |
1000×600 |
|
左右行程-X轴 |
mm |
350 |
450 |
500 |
650 |
|
前后行程-Y轴 |
mm |
250 |
350 |
400 |
550 |
|
Z轴行程/主轴行程 |
mm |
250 |
180-200 |
200-250 |
400 |
|
Z轴行程/辅助行程 |
mm |
250 |
210 |
300 |
300 |
|
电极头平面与
工作台最大距离 |
mm |
500 |
600 |
740 |
900 |
|
最大工件重量 |
Kgs |
650 |
1000 |
1300 |
3500 |
|
最大电极重量 |
Kgs |
50 |
150 |
150 |
200 |
|
油槽最高液位 |
mm |
320 |
370 |
370 |
550 |
|
过滤箱容量 |
Liter |
350 |
460 |
540 |
1126 |
|
过滤箱尺寸 |
mm |
1250×950×500 |
1250×780×480 |
1200×1000×450 |
2050×1300×460 |
|
机器总重量
(含电箱、油箱) |
|
1000 |
1800 |
2200 |
4000 |
